- Державки для пластин без задних углов. Прижим повышенной жесткости DCBNR/L
Державки для пластин без задних углов. Прижим повышенной жесткости DCBNR/L
Главный угол 75o

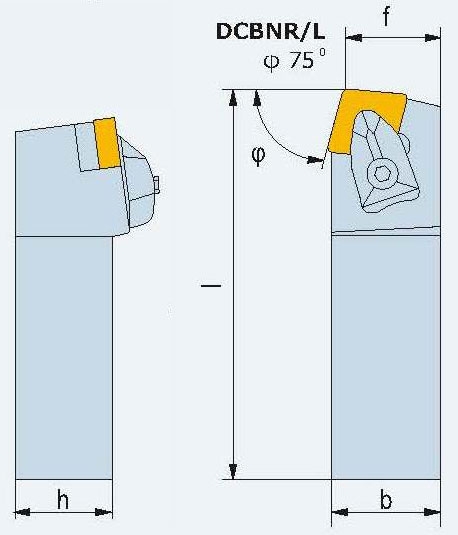

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
DСBNR/L 2020 K09 | CN.. 0903.. | 25 | 20 | 20 | 125 |
| DСBNR/L 2020 K12 | CN.. 1204.. | 17 | 20 | 20 | 125 | |
| DСBNR/L 2525 M12 | 22 | 25 | 25 | 150 | ||
| DСBNR/L 3225 P12 | 22 | 32 | 25 | 170 | ||
| DСBNR/L 2525 M16-04 | CN.. 1604.. | 22 | 25 | 25 | 150 | |
| DСBNR/L 3225 P16-04 | 22 | 32 | 25 | 170 | ||
| DСBNR/L 3232 P16-04 | 27 | 32 | 32 | 170 | ||
| DСBNR/L 2525 M16-06 | CN.. 1606.. | 22 | 25 | 25 | 150 | |
| DСBNR/L 3225 P16-06 | 22 | 32 | 25 | 170 | ||
| DСBNR/L 3232 P16-06 | 27 | 32 | 32 | 170 | ||
| DСBNR/L 4040 S16-06 | 35 | 40 | 40 | 250 | ||
| DСBNR/L 3232 P19 | CN.. 1906.. | 27 | 32 | 32 | 170 | |
| DСBNR/L 4040 S19 | 35 | 40 | 40 | 250 | ||
| DСBNR/L 5050 T19 | 43 | 50 | 50 | 300 | ||
Основные комплектующие
| Режущая пластина | Сечение державки | Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
| СN.. 0903.. | OСN-0903 | STK | D1 | BM4x16 | KS3 | |
| СN.. 1204.. | OСN-1203 | M4x10 | D2 | BM5x20 | KS4 | |
| СN.. 1604.. | OСN-1604 | M5x10 | D3 | BM6x25 | KS5 | |
| СN.. 1606.. | ||||||
| СN.. 1906.. | OСN-1904 | M6x12 | D4 | BM6x25 | KS5 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| DСBNR/L 2020 K09 | 0,00 | 0 | |
| DСBNR/L 2020 K12 | 0,00 | 0 | |
| DСBNR/L 2525 M12 | 0,00 | 0 | |
| DСBNR/L 3225 P12 | 0,00 | 0 | |
| DСBNR/L 2525 M16-04 | 0,00 | 0 | |
| DСBNR/L 3225 P16-04 | 0,00 | 0 | |
| DСBNR/L 3232 P16-04 | 0,00 | 0 | |
| DСBNR/L 2525 M16-06 | 0,00 | 0 | |
| DСBNR/L 3225 P16-06 | 0,00 | 0 | |
| DСBNR/L 3232 P16-06 | 0,00 | 0 | |
| DСBNR/L 4040 S16-06 | 0,00 | 0 | |
| DСBNR/L 3232 P19 | 0,00 | 0 | |
| DСBNR/L 4040 S19 | 0,00 | 0 | |
| DСBNR/L 5050 T19 | 0,00 | 0 | |
| Пластина режущая СN.. 0903 | 0,00 | 0 | |
| Пластина режущая СN.. 1204 | 0,00 | 0 | |
| Пластина режущая СN.. 1604 | 0,00 | 0 | |
| Пластина режущая СN.. 1606 | 0,00 | 0 | |
| Пластина режущая СN.. 1906 | 0,00 | 0 | |
| Итого: | 0 | ||
