Державки для пластин без задних углов. Прижим повышенной жесткости DCKNR/L
Главный угол 75o

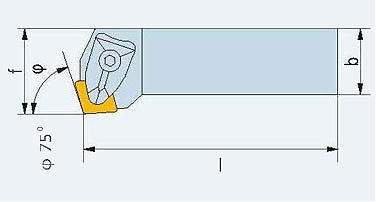

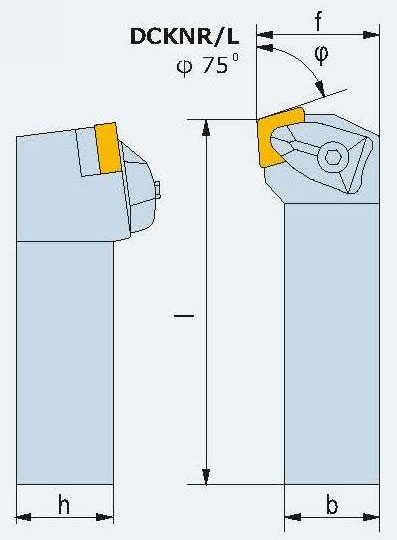

Основные размеры
Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
f | h | b | l | |||
DСKNR/L 2020 K09 | CN.. 0903.. | 25 | 20 | 20 | 125 | |
DСKNR/L 2020 K12 | CN.. 1204.. | 25 | 20 | 20 | 125 | |
DСKNR/L 2525 M12 | 32 | 25 | 25 | 150 | ||
DСKNR/L 3225 P12 | 32 | 32 | 25 | 170 | ||
DСKNR/L 3232 P16-04 | CN.. 1604.. | 40 | 32 | 32 | 170 | |
DСKNR/L 3232 P16-06 | CN.. 1606.. | 40 | 32 | 32 | 170 | |
DСKNR/L 4040 S16-06 | 50 | 40 | 40 | 250 |
Основные комплектующие
Режущая пластина | Сечение державки | Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
СN.. 0903.. | OСN-0903 | STK | D1 | BM4x16 | KS3 | |
СN.. 1204.. | OСN-1203 | M4x10 | D2 | BM5x20 | KS4 | |
СN.. 1604.. | OСN-1604 | M5x10 | D3 | BM6x25 | KS5 | |
СN.. 1606.. | ||||||
СN.. 1906.. | OСN-1904 | M6x12 | D4 | BM6x25 | KS5 |
Оформление заказа
Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
---|---|---|---|
DСKNR/L 2020 K09 | 0,00 | 0 | |
DСKNR/L 2020 K12 | 0,00 | 0 | |
DСKNR/L 2525 M12 | 0,00 | 0 | |
DСKNR/L 3225 P12 | 0,00 | 0 | |
DСKNR/L 3232 P16-04 | 0,00 | 0 | |
DСKNR/L 3232 P16-06 | 0,00 | 0 | |
DСKNR/L 4040 S16-06 | 0,00 | 0 | |
Пластина режущая СN.. 0903 | 0,00 | 0 | |
Пластина режущая СN.. 1204 | 0,00 | 0 | |
Пластина режущая СN.. 1604 | 0,00 | 0 | |
Пластина режущая СN.. 1606 | 0,00 | 0 | |
Пластина режущая СN.. 1906 | 0,00 | 0 | |
Итого: | 0 |
