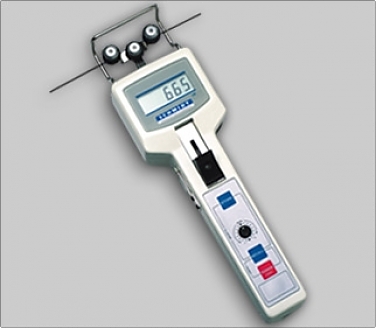

Тензометр DTMB
9 Диапазонов натяжения:
от 0.1 cN до 50 daN / от 0,1гс до 50 кгс.
Прибор для измерения натяжения с возможностью обработки измеренных данных.
Базовый прибор широкого использования.
Стандартные возможности:
Управляемый микропроцессор для повышения точности измерения.
Принцип измерения - датчик натяжения.
Выбираемые периоды обновления (0.5 - 1 - 2 или 4 секунды), для устойчивого считывания измеряемых параметров при колебании натяжения (электронное демпфирование).
Частота измерений: 62 измерений в секунду.
На дисплее отображаются усредненные значения, рассчитанные в течение интервала t1.
Выбор измеренных МИНИМУМА, МАКСИМУМА И ПИКОВЫХ значений.
Возможность нулевой настройки обеспечивает использование прибора в различных позициях измерения для поддержания высокой точности.
Калибровка материала заказчика (до двух калибровок различных материальных ).
Встроенный компенсатор толщины материала для контроля изменений диаметра материала - повышает точность измерения (на моделях с диапазоном от 500 cN ).
Встроенные монтажные отверстия позволяет закрепить прибор для проведения непрерывных измерений.
В поле зрения оператора:
- направляющие ролики
- контролируемый материал
- параметры измерения
Ограничитель нити и механизм перемещения ролика гарантируют легкий захват измеряемого материала.
Прочный алюминиевый корпус.
Питание от аккумулятора (для непрерывных измерений адаптер переменного тока).
Одобрен Советом Европы (проверен на электромагнитную совместимость).
Защищен от воздействия и повреждений в результате электрического разряда.
| Измерительный диапазон | 0.1 - 200 cN to 5 - 50 daN |
| Выход за пределы диапазона | около 15% от полной шкалы без гарантии точности |
| Погрешность | 10-90% диапазона ±0,5% от полной шкалы или 1 знак,в остальном диапазоне и при другиз калтбровочных материалах ± 3 % от полной шкалы 1 знак |
| Дисплей | жидкокристалличнский, четырехзначный, высота 12 мм |
| Еденицы измерения | сN; daN (1 cN = 1.02 г = 0.01 N; 1 daN = 1.02 кг = 10 N) |
| Защита от перегрузки | 100% диапазона натяжения |
| Отклонение мерного ролика | 0,2 мм макс. |
| Обработка сигнала | цифровая |
| Частота замеров | 62 изм / сек |
| Преобразователь | Каждые 0,5; 1; 4 секунды по выбору |
| Обноволение дисплея | 12 бит, аналогово-цифровой |
| Память | последнее значение, MIN, MAX, СМПЛИТУДЛА |
| Материал корпуса | алюминий |
| Питание | 4 батарейки ААА, 1,5В около 20 часов непрерывного использования |
| Диапазон рабочих температур | 10-45 ºC |
| Влажность воздуха | 85% макс. |
| Габаритные размеры прибора | 235x76x45 |
| Вес, нетто (брутто) | до DTMB-10K около 680г (1500г); DTMB-20K-L и после около 1000 г (2200г) |
Модели:
| Модель | Диапазон натяжения, cN | Ширина измерительной головки | Калибровочный материал | тексильная промышленность | Проволочная промышленность | Компенсатор толщины материала |
| DTMB-200 | 0.1 - 200.0 | 65 | 0,12 мм Ø | макс. 200 | макс. 0,15 мм Ø | |
| DTMB-500 | 0.1 - 500.0 | 65 | 0.12 + 0.20 мм Ø | 20-500 | 0,05-0,25 мм Ø | + |
| DTMB-1000 | 50-100 | 65 | 0.20 + 0.40 мм Ø | 50-1000 | 0,10-0,40 мм Ø | + |
| DTMB-2000 | 200-2000 | 65 | 0.40 + 0.70 мм Ø | 300-2000 | 0,30-0,60 мм Ø | + |
| DTMB-2500 | 250-2500 | 116 | 0.40 + 0.70 мм Ø | 400-2500 | 0,30-0,60 мм Ø | + |
| DTMB-5000 | 500-5000 | 116 | 0.60 + 1.20 мм Ø | 800-5000 | 0,40-1,00 мм Ø | + |
| DTMB-10K | 1.00 - 10.00daN | 116 | 0.80 + 1.4 мм Ø | 1500-10000 | 0,70-1,20 мм Ø | + |
| DTMB-20K-L | 2.00 - 20.00daN | 216 | 0.12 + 1.80 мм Ø | 2500-20000 | 1,00-1,70 мм Ø | + |
| DTMB-50K-L | 5.00 - 50.00daN | 216 | 0.12 + 0.20 мм Ø | 6000-50000 | 1,40-2,00 мм Ø |
Другие диапазоны натяжения и ширина измерительных головок изготавливаются по заказу.
Доступны другие единицы измерения - граммы или кг.
Дополнительная комплектация. Аксессуары.
НАПРАВЛЯЮЩИЕ РОЛИКИ: Дополнительные ролики
| Направляющие ролики | Линейная скорость м/мин...макс | Материал роликов |
| V-образные | ||
| Стандарт | 2000 | Алюминевое покрытие (R10003) |
| код ASY | 1000 | Твердосплавный алюминий, асимметричное углубление - Измеряет баз направляющей нити - (для модели DX2-120 и моделей большиих дмапазонорв натяжения) |
| код B | 1000 | Закаленная сталь для корд шин |
| код CE | 1000 | Керамика |
| код H | 5000 | Плазмооблицовый алюминмий (для модели DX2-120 и моделей больших диапазонов натяжения) |
| код K | 3500 | Алюминевое покрытие |
| код ST | 1000 | Закаленная сталь |
| код T | 1000 | Пластик (POM) черный |
| код W | 1000 | Никелированная сталь |
| U - образные | ||
| код U | 2000 | Алюминиевое покрытие (Радиус R 3) |
| № | Дополнительная комплектация |
| R50004 | 1 комплект (3 шт) запасные ролики 2000 м / мин с монтажным ключом (стандартные ролики) |
| R50003 | 1 комплект (3 шт) запасные ролики 3500 м / мин с монтажным ключом (ролик Код K) |
| Дополнительное оборудование |
| DTM-AC - Адаптер переменного тока 100 - 240 В переменного тока с 3-мя адаптерами (ЕС / США / Великобритания) |
Доставка включает:
Динамометр натяжения с переносным футляром, инстукцию по управлению на английском или немецком языке согласно запросу, Сертификат согласно заказа 2.1 под EN 10204 бесплатно.
Данная продукция не внесена в Государственный реестр СИ.
