- Державки для пластин без задних углов. Прижим рычагом за отверстие S...-PTFNR/L
Державки для пластин без задних углов. Прижим рычагом за отверстие S...-PTFNR/L
Главный угол 91°

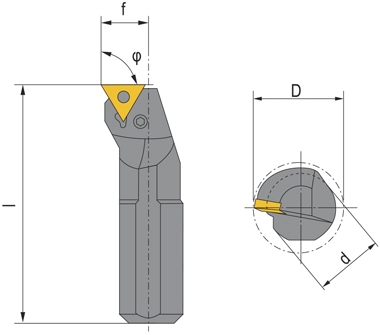

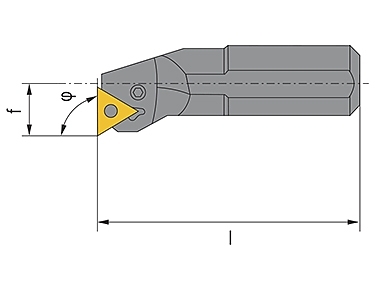

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| d | D | f | l | |||
 |
S25T-PTFNR/L 16-03 | TN.. 1603.. | 25 | 32 | 17 | 300 |
| S32U-PTFNR/L 16-03 | 32 | 40 | 22 | 350 | ||
| S25T-PTFNR/L 16-04 | TN.. 1604.. | 25 | 32 | 17 | 300 | |
| S32U-PTFNR/L 16-04 | 32 | 40 | 22 | 350 | ||
| S40V-PTFNR/L 16-04 | 40 | 50 | 27 | 400 | ||
| S50W-PTFNR/L 16-04 | 50 | 63 | 35 | 450 | ||
Основные комплектующие
| Режущая пластина | Диаметр державки d |
Опорная пластина | Шрифт опорной пл. |
Рычаг | Винт прижима | Ключ |
| TN.. 1603.. | 25 | P10 | BP10 | KS2.5 | ||
| OTN-1604-P | STP1 | P1 | BP1 | KS2.5 | ||
| TN.. 1604.. | 25 | P10 | BP10 | KS2.5 | ||
| OTN-1603-P | STP1 | P1 | BP1 | KS2.5 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| S25T-PTFNR/L 16-03 | 0,00 | 0 | |
| S32U-PTFNR/L 16-03 | 0,00 | 0 | |
| S25T-PTFNR/L 16-04 | 0,00 | 0 | |
| S32U-PTFNR/L 16-04 | 0,00 | 0 | |
| S40V-PTFNR/L 16-04 | 0,00 | 0 | |
| S50W-PTFNR/L 16-04 | 0,00 | 0 | |
| Пластина режущая TN.. 1603.. | 0,00 | 0 | |
| Пластина режущая TN.. 1604.. | 0,00 | 0 | |
| Итого: | 0 | ||
