Державки для пластин c задними углами. Прижим сверху S...-CTGPR/L
Главный угол 91°

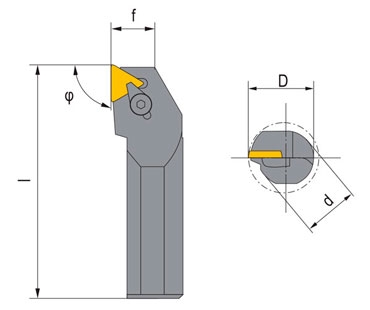

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| d | D | f | l | |||
 |
S20S-CTGPR/L 11 | TP.. 1103.. | 20 | 25 | 13 | 250 |
| S25T-CTGPR/L 16-03 | TP.. 1603.. | 25 | 32 | 17 | 300 | |
| S25T-CTGPR/L 16-04 |
TP.. 1604.. | 25 | 32 | 17 | 300 | |
| S32U-CTGPR/L 16-04 | 32 | 40 | 22 | 350 | ||
Основные комплектующие
| Режущая пластина | Диаметр державки, d |
Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
| TP.. 1103.. | C1 | BCM5-1 | KS2.5 | |||
| TP.. 1603.. | 20, 25 | C2 | BCM6-1 | KS3 | ||
| 32 | OTP-1604 | STDC | C2 | BCM6 | ||
| TP.. 1604.. | 20, 25 | C2 | BCM6-1 | |||
| 32 | OTP-1603 | STDC | C2 | BCM6 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| S20S-CTGPR/L | 0,00 | 0 | |
| S25T-CTGPR/L 16-03 | 0,00 | 0 | |
| S25T-CTGPR/L 16-04 | 0,00 | 0 | |
| S32U-CTGPR/L 16-04 | 0,00 | 0 | |
| Пластина режущая TP.. 1103 | 0,00 | 0 | |
| Пластина режущая TP.. 1603 | 0,00 | 0 | |
| Пластина режущая TP.. 1604 | 0,00 | 0 | |
| Итого: | 0 | ||
