Державки для пластин без задних углов. Прижим повышенной жесткости S...-DWLNR/L
Главный угол 95°

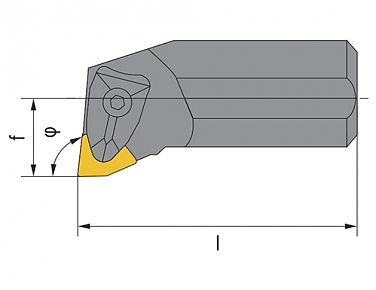

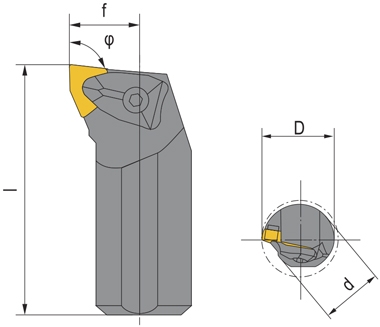

Основные размеры
Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
d | D | f | l | |||
S25T-DWLNR/L 06-03 | WN.. 0603.. | 25 | 32 | 17 | 300 | |
S25T-DWLNR/L 06-04 | WN.. 0604.. | 25 | 32 | 17 | 300 | |
S32T-DWLNR/L 06-04 | 32 | 40 | 22 | 300 | ||
S25T-DWLNR/L 08 | WN.. 0804.. | 25 | 32 | 17 | 300 | |
S32T-DWLNR/L 08 | 32 | 40 | 33 | 300 | ||
S40T-DWLNR/L 08 | 40 | 50 | 27 | 300 | ||
S50U-DWLNR/L 08 | 50 | 63 | 35 | 350 | ||
S32T-DWLNR/L 10-04 | WN.. 1004.. | 32 | 40 | 22 | 300 | |
S32T-DWLNR/L 10-06 | WN.. 1006.. | 32 | 40 | 22 | 300 | |
S40V-DWLNR/L 10-06 | 40 | 50 | 27 | 400 | ||
S50W-DWLNR/L 10-06 | 50 | 63 | 35 | 450 | ||
S40V-DWLNR/L 12 | WN.. 1206.. | 40 | 50 | 27 | 400 | |
S50W-DWLNR/L 12 | 50 | 63 | 35 | 450 |
Основные комплектующие
Режущая пластина | Опорная пластина | Винт (шрифт) опорной пл. |
Прижим | Винт прижима | Ключ |
WN.. 0603.. | OWN-0604 | STK | D1 | BM4x16 | KS3 |
WN.. 0604.. | OWN-0603 | STK | D1 | BM4x16 | KS3 |
WN.. 0804.. | OWN-0804 | M4x10 | D2 | BM5x20 | KS4 |
WN.. 1004.. | OWN-1006 | M5x10 | D3 | BM6x25 | KS5 |
WN.. 1006.. | OWN-1004 | M6x12 | D4 | BM6x25 | KS5 |
WN.. 1206.. | OWN-1206 |
Оформление заказа
Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
---|---|---|---|
S25T-DWLNR/L 06-03 | 0,00 | 0 | |
S25T-DWLNR/L 06-04 | 0,00 | 0 | |
S32T-DWLNR/L 06-04 | 0,00 | 0 | |
S25T-DWLNR/L 08 | 0,00 | 0 | |
S32T-DWLNR/L 08 | 0,00 | 0 | |
S40T-DWLNR/L 08 | 0,00 | 0 | |
S50U-DWLNR/L 08 | 0,00 | 0 | |
S32T-DWLNR/L 10-04 | 0,00 | 0 | |
S32T-DWLNR/L 10-06 | 0,00 | 0 | |
S40V-DWLNR/L 10-06 | 0,00 | 0 | |
S50W-DWLNR/L 10-06 | 0,00 | 0 | |
S40V-DWLNR/L 12 | 0,00 | 0 | |
S50W-DWLNR/L 12 | 0,00 | 0 | |
Пластина режущая WN.. 0603.. | 0,00 | 0 | |
Пластина режущая WN.. 0604.. | 0,00 | 0 | |
Пластина режущая WN.. 0804.. | 0,00 | 0 | |
Пластина режущая WN.. 1004.. | 0,00 | 0 | |
Пластина режущая WN.. 1006.. | 0,00 | 0 | |
Пластина режущая WN.. 1206.. | 0,00 | 0 | |
Итого: | 0 |
