Державки для пластин без задних углов. Прижим повышенной жесткости S...-DDUNR/L
Главный угол 93°

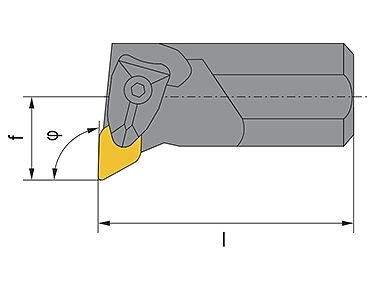

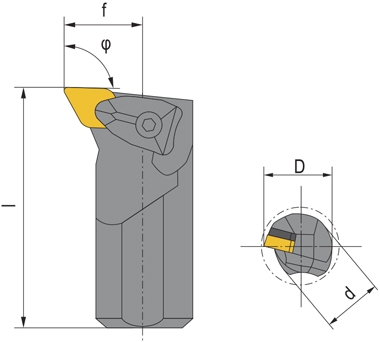

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| d | D | f | l | |||
 |
S25T-DDUNR/L 11 | DN.. 1104.. | 25 | 32 | 17 | 300 |
| S32T-DDUNR/L 11 | 32 | 40 | 22 | 300 | ||
| S40T-DDUNR/L 15-04 | DN.. 1504.. | 40 | 50 | 27 | 300 | |
| S40T-DDUNR/L 15-06 | DN.. 1506.. | 40 | 50 | 27 | 300 | |
| S50U-DDUNR/L 15-06 | 50 | 63 | 35 | 350 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт (шрифт) опорной пл. |
Прижим | Винт прижима | Ключ |
| DN.. 1104.. | ODN-1103 | STK | D1 | BM4x16 | KS3 |
| DN.. 1504.. | ODN-1503 | M4x10 | D2 | BM5x20 | KS4 |
| DN.. 1506.. |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| S25T-DDUNR/L 11 | 0,00 | 0 | |
| S32T-DDUNR/L 11 | 0,00 | 0 | |
| S40T-DDUNR/L 15-04 | 0,00 | 0 | |
| S40T-DDUNR/L 15-06 | 0,00 | 0 | |
| S50U-DDUNR/L 15-06 | 0,00 | 0 | |
| Пластина режущая DN.. 1104.. | 0,00 | 0 | |
| Пластина режущая DN.. 1504.. | 0,00 | 0 | |
| Пластина режущая DN.. 1506.. | 0,00 | 0 | |
| Итого: | 0 | ||
