Державки для пластин без задних углов. Прижим повышенной жесткости S...-DCLNR/L
Главный угол 95°

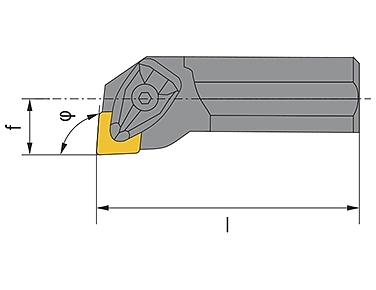

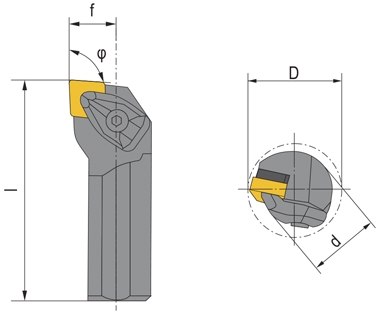

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| d | D | f | l | |||
 |
S25T-DCLNR/L 09 | CN.. 0903.. | 25 | 32 | 17 | 300 |
| S25T-DCLNR/L 12 | CN.. 1204.. | 25 | 32 | 17 | 300 | |
| S32T-DCLNR/L 12 | 32 | 40 | 22 | 300 | ||
| S40T-DCLNR/L 12 | 40 | 50 | 27 | 300 | ||
| S50U-DCLNR/L 16-06 | CN.. 1606.. | 50 | 63 | 35 | 350 | |
| S50V-DCLNR/L 16-06 | 50 | 63 | 35 | 400 | ||
| S50V-DCLNR/L 19 | CN.. 1906.. | 50 | 63 | 35 | 400 | |
| S60W-DCLNR/L 19 | 60 | 80 | 43 | 450 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт (шрифт) опорной пл. |
Прижим | Винт прижима | Ключ |
| CN.. 0903.. | OCN-0903 | STK | D1 | BM4x16 | KS3 |
| CN.. 1204.. | OCN-1203 | M4x10 | D2 | BM5x20 | KS4 |
| CN.. 1604.. | OCN-1604 | M5x10 | D3 | BM6x25 | KS5 |
| CN.. 1606.. | |||||
| CN.. 1906.. | OCN-1904 | M6x12 | D4 | BM6x25 | KS5 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| S25T-DCLNR/L 09 | 0,00 | 0 | |
| S25T-DCLNR/L 12 | 0,00 | 0 | |
| S32T-DCLNR/L 12 | 0,00 | 0 | |
| S40T-DCLNR/L 12 | 0,00 | 0 | |
| S50U-DCLNR/L 16-06 | 0,00 | 0 | |
| S50V-DCLNR/L 16-06 | 0,00 | 0 | |
| S50V-DCLNR/L 19 | 0,00 | 0 | |
| S60W-DCLNR/L 19 | 0,00 | 0 | |
| Пластина режущая CN.. 0903.. | 0,00 | 0 | |
| Пластина режущая CN.. 1204.. | 0,00 | 0 | |
| Пластина режущая CN.. 1604.. | 0,00 | 0 | |
| Пластина режущая CN.. 1606.. | 0,00 | 0 | |
| Пластина режущая CN.. 1906.. | 0,00 | 0 | |
| Итого: | 0 | ||
