Державки для пластин c задними углами. Крепление пластин винтом S...-SCLCR/L
Главный угол 95°

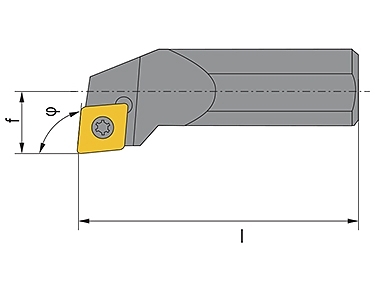

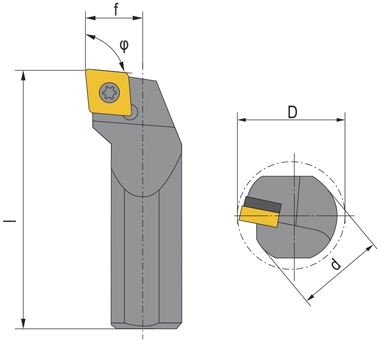

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| d | D | f | l | |||
 |
S10M-SCLCR/L 06 | CCMT 060204 | 10 | 12 | 6 | 150 |
| S12M-SCLCR/L 06 | 12 | 16 | 9 | 150 | ||
| S16R-SCLCR/L 06 | 16 | 20 | 11 | 200 | ||
| S16R-SCLCR/L 09 | CCMT 09T304 | 16 | 20 | 11 | 200 | |
| S20S-SCLCR/L 09 | 20 | 25 | 13 | 250 | ||
| S25T-SCLCR/L 09 | 25 | 32 | 17 | 300 | ||
| S25T-SCLCR/L 12 | CCMT 120408 | 25 | 32 | 17 | 300 | |
| S32U-SCLCR/L 12 | 32 | 40 | 22 | 350 | ||
| S40U-SCLCR/L 12 | 40 | 50 | 27 | 350 | ||
Основные комплектующие
| Режущая пластина | Диаметр державки d |
Опорная пластина | Винт опорной пл. |
Винт | Ключ |
| CCMT 060204 | SM2.5 | K7IP | |||
| CCMT 09T304 | SM3.5 | K15IP | |||
| CCMT 120408 | 25 | SM4 | K15IP | ||
| OCN-1203-S | 2SM6x4 | SM4-1 | KS4 | ||
| K15IP |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| S10M-SCLCR/L 06 | 0,00 | 0 | |
| S12M-SCLCR/L 06 | 0,00 | 0 | |
| S16R-SCLCR/L 06 | 0,00 | 0 | |
| S16R-SCLCR/L 09 | 0,00 | 0 | |
| S20S-SCLCR/L 09 | 0,00 | 0 | |
| S25T-SCLCR/L 09 | 0,00 | 0 | |
| S25T-SCLCR/L 12 | 0,00 | 0 | |
| S32U-SCLCR/L 12 | 0,00 | 0 | |
| S40U-SCLCR/L 12 | 0,00 | 0 | |
| Пластина режущая CCMT 060204 | 0,00 | 0 | |
| Пластина режущая CCMT 09T304 | 0,00 | 0 | |
| Пластина режущая CCMT 120408 | 0,00 | 0 | |
| Итого: | 0 | ||
