Державки для пластин без задних углов. Прижим рычагом PTTNR/L
Главный угол 60o

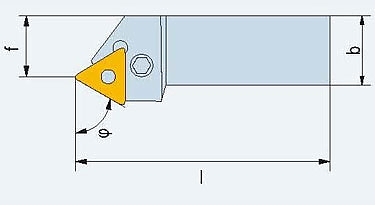

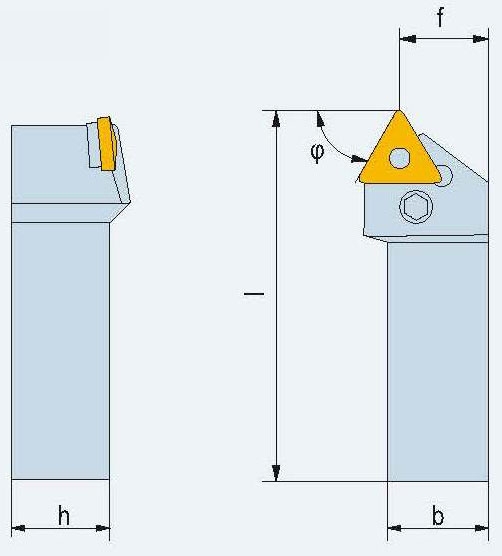

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
PTTNR/L 1616 H16-03 | TN..1603.. | 13 | 16 | 16 | 100 |
| PTTNR/L 2020 K16-03 | 17 | 20 | 20 | 125 | ||
| PTTNR/L 1616 H16-04 | TN..1604.. | 13 | 16 | 16 | 100 | |
| PTTNR/L 2020 K16-04 | 17 | 20 | 20 | 125 | ||
| PTTNR/L 2525 M22 | TN..2204.. | 22 | 25 | 25 | 150 | |
| PTTNR/L 3225 P22 | 22 | 32 | 25 | 170 | ||
| PTTNR/L 3232 M27 | TN..2706.. | 27 | 32 | 32 | 170 | |
| PTTNR/L 4040 S27 | 35 | 40 | 40 | 250 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Шрифт опор. пл. |
Рычаг | Винт | Ключ |
| TN.. 1603.. | OTN-1604-P | STP1 | P1 | BP1 | KS2.5 |
| TN.. 1604.. | OTN-1603-P | ||||
| TN.. 2204.. | OTN-2204-P | STP2 | P2 | BP2 | KS3 |
| TN.. 2706.. | OTN-2704-P | STP3 | P3 | BP3 | KS3 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| PTTNR/L 1616 H16-03 | 0,00 | 0 | |
| PTTNR/L 2020 K16-03 | 0,00 | 0 | |
| PTTNR/L 1616 H16-04 | 0,00 | 0 | |
| PTTNR/L 2020 K16-04 | 0,00 | 0 | |
| PTTNR/L 2525 M22 | 0,00 | 0 | |
| PTTNR/L 3225 P22 | 0,00 | 0 | |
| PTTNR/L 3232 M27 | 0,00 | 0 | |
| PTTNR/L 4040 S27 | 0,00 | 0 | |
| Итого: | 0 | ||
