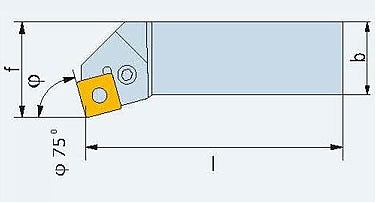

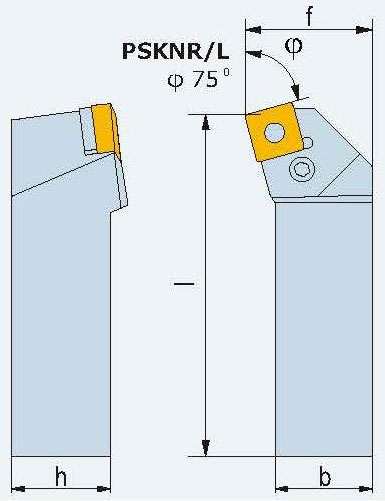

Державки для пластин без задних углов. Прижим рычагом PSKNR/L
Главный угол 75o
Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
PSKNR/L 1616 H09 | SN..0903.. | 20 | 16 | 16 | 100 |
| PSKNR/L 2020 K09 | 25 | 20 | 20 | 125 | ||
| PSKNR/L 2020 K12 | SN..1204.. | 25 | 20 | 20 | 125 | |
| PSKNR/L 2525 M12 | 32 | 25 | 25 | 150 | ||
| PSKNR/L 3225 P12 | 32 | 32 | 25 | 170 | ||
| PSKNR/L 2525 M15-04 | SN..1504.. | 32 | 25 | 25 | 150 | |
| PSKNR/L 2525 M15-06 | SN..1604.. | 32 | 25 | 25 | 150 | |
| PSKNR/L 3232 P19 | SN..1906.. | 40 | 32 | 32 | 170 | |
| PSKNR/L 4040 S19 | 50 | 40 | 40 | 250 | ||
| PSKNR/L 5050 T25-07 | SN..2507.. | 60 | 50 | 50 | 300 | |
| PSKNR/L 5050 T25-09 | SN..2509.. | 60 | 50 | 50 | 300 | |
Основные комплектующие
| Режущая пластина | Опорная пластина | Шрифт опор. пл. |
Рычаг | Винт | Ключ |
| SN.. 0903.. | OSN-0903-P | STP1 | P1 | BP1 | KS2.5 |
| SN.. 1204.. | OSN-1203-P | STP2 | P2 | BP2 | KS3 |
| SN.. 1504.. | OSN-1504-P | STP3 | P3 | BP3 | KS3 |
| SN.. 1506.. | |||||
| SN.. 1906.. | OSN-1904-P | STP4 | P4 | BP4 | KS4 |
| SN.. 2507.. | OSN-2506-P | STP5 | P5 | BP5 | KS5 |
| SN.. 2509.. |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| PSKNR/L 1616 H09 | 0,00 | 0 | |
| PSKNR/L 2020 K09 | 0,00 | 0 | |
| PSKNR/L 2020 K12 | 0,00 | 0 | |
| PSKNR/L 2525 M12 | 0,00 | 0 | |
| PSKNR/L 3225 P12 | 0,00 | 0 | |
| PSKNR/L 2525 M15-04 | 0,00 | 0 | |
| PSKNR/L 2525 M15-06 | 0,00 | 0 | |
| PSKNR/L 3232 P19 | 0,00 | 0 | |
| PSKNR/L 4040 S19 | 0,00 | 0 | |
| PSKNR/L 5050 T25-07 | 0,00 | 0 | |
| PSKNR/L 5050 T25-09 | 0,00 | 0 | |
| Итого: | 0 | ||
