- Державки для пластин без задних углов. Прижим рычагом PRGNR/L
Державки для пластин без задних углов. Прижим рычагом PRGNR/L
Главный угол

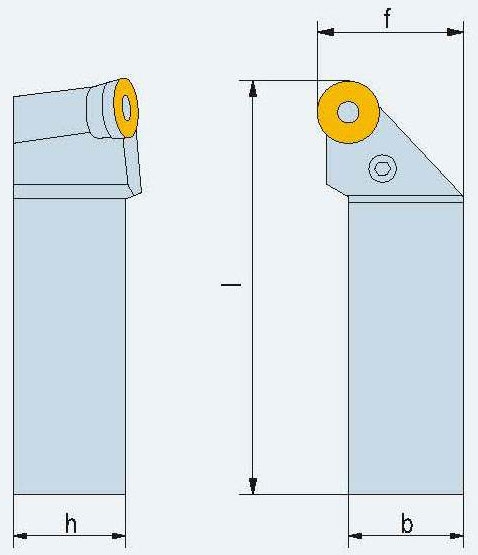

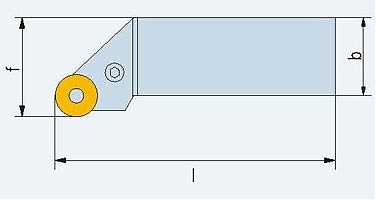

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
PRGNR/L 2020 K09 | RNMM 090300 | 25 | 20 | 20 | 125 |
| PRGNR/L 2525 M12-03 | RN.. 120300 | 32 | 25 | 25 | 150 | |
| PRGNR/L 2525 M12-04 | RN.. 120400 | 32 | 25 | 25 | 150 | |
| PRGNR/L 3225 P15-04 | RN.. 150400 | 32 | 32 | 25 | 170 | |
| PRGNR/L 3225 P15-06 | RN.. 150600 | 32 | 32 | 25 | 170 | |
| PRGNR/L 3232 P19-04 | RN.. 190400 | 40 | 32 | 32 | 170 | |
| PRGNR/L 3232 P19-06 | RN.. 190600 | 40 | 32 | 32 | 170 | |
| PRGNR/L 4040 S25-06 | RN.. 250600 | 50 | 40 | 40 | 250 | |
| PRGNR/L 4040 S25-07 | RN.. 250700 | 50 | 40 | 40 | 250 | |
Основные комплектующие
| Режущая пластина | Опорная пластина | Шрифт опор. пл. |
Рычаг | Винт | Ключ |
| RNMM 090300 | ORN-0903-P | STRP1 | P1 | BP1 | KS2.5 |
| RN.. 120300 | ORN-1203-P | STP2 | P2 | BP2 | KS3 |
| RN.. 120400 | |||||
| RN.. 150400 | ORN-1504-P | STP3 | P3 | BP3 | KS3 |
| RN.. 150600 | |||||
| RN.. 190400 | ORN-1904-P | STP4 | P4 | BP4 | KS4 |
| RN.. 190600 | |||||
| RN.. 250600 | ORN-2506-P | STP5 | P5 | BP5 | KS5 |
| RN.. 250700 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| PRGNR/L 2020 K09 | 0,00 | 0 | |
| PRGNR/L 2525 M12-03 | 0,00 | 0 | |
| PRGNR/L 2525 M12-04 | 0,00 | 0 | |
| PRGNR/L 3225 P15-04 | 0,00 | 0 | |
| PRGNR/L 3225 P15-06 | 0,00 | 0 | |
| PRGNR/L 3232 P19-04 | 0,00 | 0 | |
| PRGNR/L 3232 P19-06 | 0,00 | 0 | |
| PRGNR/L 4040 S25-06 | 0,00 | 0 | |
| PRGNR/L 4040 S25-07 | 0,00 | 0 | |
| Итого: | 0 | ||
