Державки для пластин без задних углов. Прижим рычагом PCBNR/L
Главный угол 75o

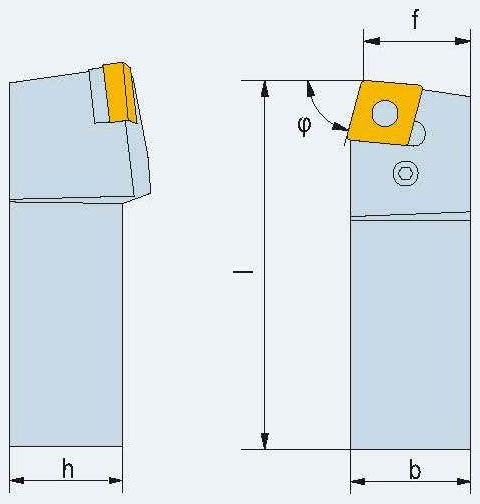

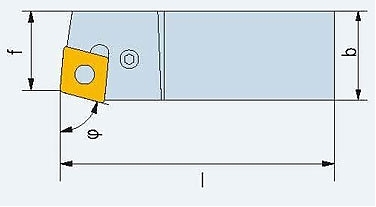

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
PCBNR/L 2525 M12 | CN..1204.. | 22 | 25 | 25 | 150 |
| PCBNR/L 2525 M16-04 | CN..1604.. | 22 | 25 | 25 | 150 | |
| PCBNR/L 3225 P16-04 | 22 | 32 | 25 | 170 | ||
| PCBNR/L 3232 P16-04 | 27 | 32 | 32 | 170 | ||
| PCBNR/L 2525 M16-06 | CN..1606.. | 22 | 25 | 25 | 150 | |
| PCBNR/L 3225 P16-06 | 22 | 32 | 25 | 170 | ||
| PCBNR/L 3232 P16-06 | 27 | 32 | 32 | 170 | ||
| PCBNR/L 3232 P19 | CN..1906.. | 27 | 32 | 32 | 170 | |
| PCBNR/L 4040 S19 | 35 | 40 | 40 | 250 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Шрифт опор. пл. |
Рычаг | Винт | Ключ |
| CN.. 1204.. | OCN-1203-P | STP2 | P2 | BP2 | KS3 |
| CN.. 1604.. | OCN-1604-P | STP3 | P3 | BP3 | KS3 |
| CN.. 1606.. | |||||
| CN.. 1906.. | OCN-1904-P | STP4 | P4 | BP4 | KS4 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| PCBNR/L 2525 M12 | 0,00 | 0 | |
| PCBNR/L 2525 M16-04 | 0,00 | 0 | |
| PCBNR/L 3225 P16-04 | 0,00 | 0 | |
| PCBNR/L 3232 P16-04 | 0,00 | 0 | |
| PCBNR/L 2525 M16-06 | 0,00 | 0 | |
| PCBNR/L 3225 P16-06 | 0,00 | 0 | |
| PCBNR/L 3232 P16-06 | 0,00 | 0 | |
| PCBNR/L 3232 P19 | 0,00 | 0 | |
| PCBNR/L 4040 S19 | 0,00 | 0 | |
| Пластина режущая CN.. 1204 | 0,00 | 0 | |
| Пластина режущая CN.. 1604 | 0,00 | 0 | |
| Пластина режущая CN.. 1606 | 0,00 | 0 | |
| Пластина режущая CN.. 1906 | 0,00 | 0 | |
| Итого: | 0 | ||
