Державки для пластин без задних углов. Прижим повышенной жесткости DVJNR/L
Главный угол 93o

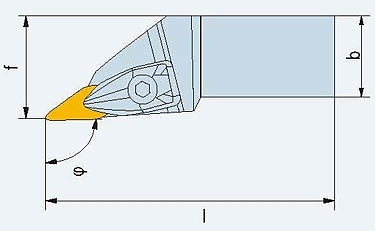

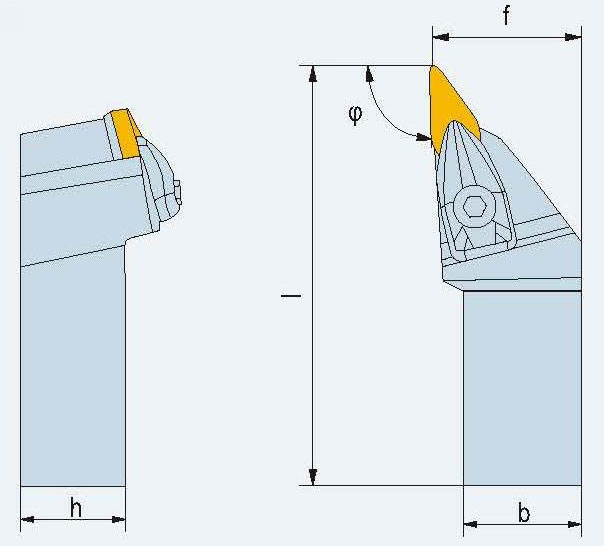

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
DVJNR/L 2020 K16 | VN.. 1604.. | 25 | 20 | 20 | 125 |
| DVJNR/L 2525 M16 | 32 | 25 | 25 | 150 | ||
| DVJNR/L 3225 P16 | 32 | 32 | 25 | 170 | ||
| DVJNR/L 3232 P16 | 40 | 32 | 32 | 170 | ||
| DVJNR/L 4040 S16 | 50 | 40 | 40 | 250 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
| VN.. 1604.. | OVN-1603 | SM3.5-1 | D6 | BM5x20 | KS4 K15IP |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| DVJNR/L 2020 K16 | 0,00 | 0 | |
| DVJNR/L 2525 M16 | 0,00 | 0 | |
| DVJNR/L 3225 P16 | 0,00 | 0 | |
| DVJNR/L 3232 P16 | 0,00 | 0 | |
| DVJNR/L 4040 S16 | 0,00 | 0 | |
| Пластина режущая VN.. 1604 | 0,00 | 0 | |
| Итого: | 0 | ||
