Державки для пластин без задних углов. Прижим повышенной жесткости DSKNR/L
Главный угол 75o

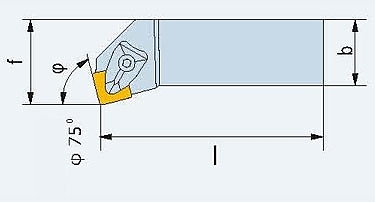

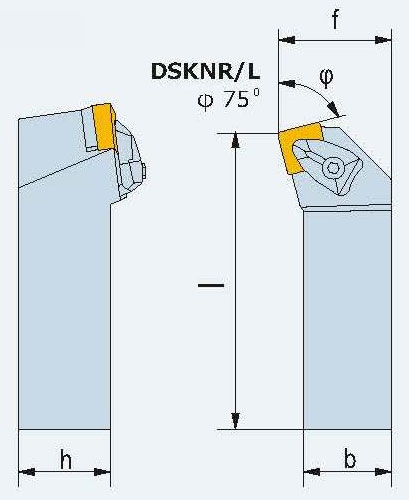

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
DSKNR/L 2020 K09 | CN.. 0903.. | 25 | 20 | 20 | 125 |
| DSKNR/L 2020 K12 | SN.. 1204.. | 25 | 20 | 20 | 125 | |
| DSKNR/L 2525 M12 | 32 | 25 | 25 | 150 | ||
| DSKNR/L 3225 P12 | 32 | 32 | 25 | 170 | ||
| DSKNR/L 3232 P15-04 | SN.. 1504.. | 40 | 32 | 32 | 170 | |
| DSKNR/L 3232 P15-06 | SN.. 1506.. | 40 | 32 | 32 | 170 | |
| DSKNR/L 3232 P19 | SN.. 1906.. | 40 | 32 | 32 | 170 | |
| DSKNR/L 4040 S25-07 | SN.. 2507.. | 50 | 40 | 40 | 250 | |
| DSKNR/L 4040 S25-09 | SN.. 2509.. | 50 | 40 | 40 | 250 | |
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
| SN.. 0903.. | OSN-0903 | STK | D1 | BM4x16 | KS3 |
| SN.. 1204.. | OSN-1203 | M4x10 | D2 | BM5x20 | KS4 |
| SN.. 1504.. | OSN-1504 | M5x10 | D3 | BM6x25 | KS5 |
| SN.. 1506.. | |||||
| SN.. 1906.. | OSN-1904 | M6x12 | D4 | BM6x25 | KS5 |
| SN.. 2507.. | OSN-2506 | M8x12 | D5 | BM8x30 | KS6 |
| SN.. 2509.. |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| DSKNR/L 2020 K09 | 0,00 | 0 | |
| DSKNR/L 2020 K12 | 0,00 | 0 | |
| DSKNR/L 2525 M12 | 0,00 | 0 | |
| DSKNR/L 3225 P12 | 0,00 | 0 | |
| DSKNR/L 3232 P15-04 | 0,00 | 0 | |
| DSKNR/L 3232 P15-06 | 0,00 | 0 | |
| DSKNR/L 3232 P19 | 0,00 | 0 | |
| DSKNR/L 4040 S25-07 | 0,00 | 0 | |
| DSKNR/L 4040 S25-09 | 0,00 | 0 | |
| Пластина режущая SN.. 0903 | 0,00 | 0 | |
| Пластина режущая SN.. 1204 | 0,00 | 0 | |
| Пластина режущая SN.. 1504 | 0,00 | 0 | |
| Пластина режущая SN.. 1506 | 0,00 | 0 | |
| Пластина режущая SN.. 1906 | 0,00 | 0 | |
| Пластина режущая SN.. 2507 | 0,00 | 0 | |
| Пластина режущая SN.. 2509 | 0,00 | 0 | |
| Итого: | 0 | ||
