Прижим повышенной жесткости

Державки для пластин без задних углов. Прижим повышенной жесткости DSDNN

Главный угол 45o

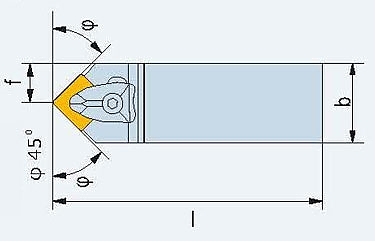

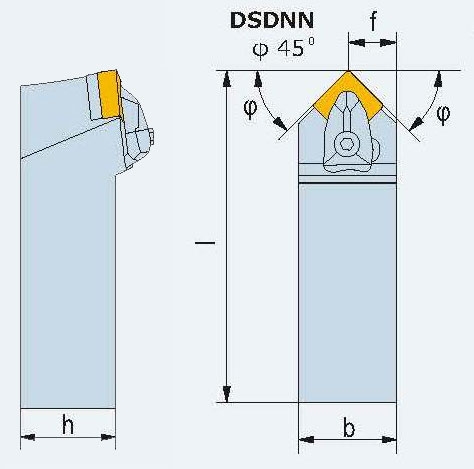

Основные размеры

Область применения Обозначения державки Применяемая режущая пластина Размеры, мм
f h b l
  DSDNN 1616 H09 SN.. 0903.. 20 16 16 100
DSDNN 2020 K12 SN.. 1204.. 25 20 20 125
DSDNN 2525 M12 32 25 25 150
DSDNN 3225 P12 32 32 25 170
DSDNN 2525 M15-04 SN.. 1504 32 25 25 150
DSDNN 3225 P15-04 32 32 25 170
DSDNN 2525 M15-06 SN.. 1506 32 25 25 150
DSDNN 3225 P15-06 32 32 25 170
DSDNN 3232 P19 SN.. 1906.. 40 32 32 170
DSDNN 4040 S25-07 SN.. 2507.. 40 40 40 250
DSDNN 4040 S25-09 SN.. 2509.. 40 40 40 250

Основные комплектующие

Режущая пластина Опорная пластина Винт (шрифт)
опор. пл.
Прижим Винт прижима Ключ
SN.. 0903.. OSN-0903   STK D1 BM4x16 KS3
SN.. 1204.. OSN-1203  M4x10 D2 BM5x20 KS4
SN.. 1504.. OSN-1504 M5x10 D3 BM6x25 KS5
SN.. 1506..
SN.. 1906.. OSN-1904 M6x12 D4 BM6x25 KS5
SN.. 2507.. OSN-2506 M8x12 D5 BM8x30 KS6
SN.. 2509..
