Державки для пластин без задних углов. Прижим повышенной жесткости DHSNR/L
Главный угол 45o

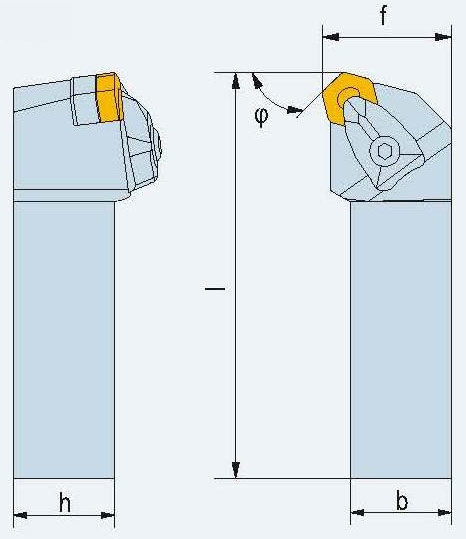

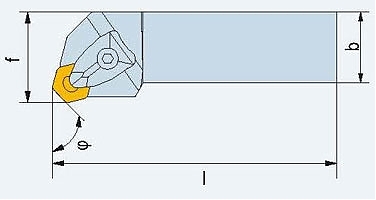

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
DHSNR/L 2525 M09 | HN.. 0904.. | 32 | 25 | 25 | 150 |
| DHSNR/L 3225 P11-04 | HN.. 1104.. | 32 | 32 | 25 | 170 | |
| DHSNR/L 3225 P11-06 | HN.. 1106.. | 32 | 32 | 25 | 170 | |
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
| HN.. 0904.. | OHN-0904 | M5х10 | D3 | BM6x25 | KS5 |
| HN.. 1104.. |
OHN-1106 |
M6х12 | D4 | BM6x30 | KS5 |
| HN.. 1106.. |
OHN-1104 | M6х12 | D4 | BM6x30 | KS5 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| DHSNR/L 2525 M09 | 0,00 | 0 | |
| DHSNR/L 3225 P11-04 | 0,00 | 0 | |
| DHSNR/L 3225 P11-06 | 0,00 | 0 | |
| Пластина режущая HN.. 0904 | 0,00 | 0 | |
| Пластина режущая HN.. 1104 | 0,00 | 0 | |
| Пластина режущая HN.. 1106 | 0,00 | 0 | |
| Итого: | 0 | ||
