Державки для пластин без задних углов. Прижим повышенной жесткости DDJNR/L
Главный угол 93o

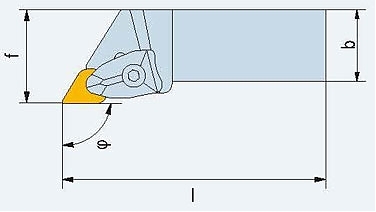

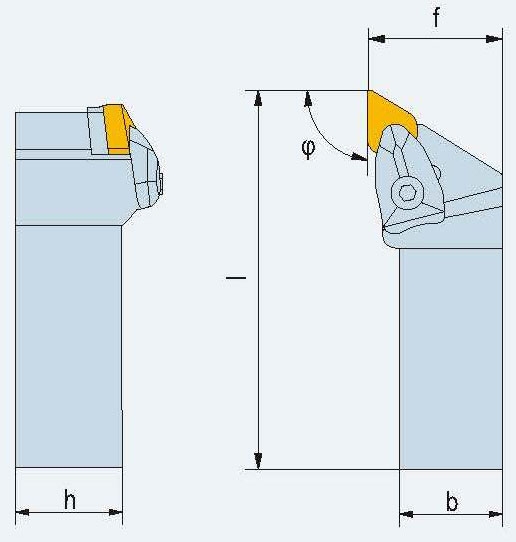

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
DDJNR/L 1616 H11 | DN.. 1104.. | 20 | 16 | 16 | 100 |
| DDJNR/L 2020 K11 | 25 | 20 | 20 | 125 | ||
| DDJNR/L 2020 K15-04 | DN.. 1504.. | 25 | 20 | 20 | 125 | |
| DDJNR/L 2525 M15-04 | 32 | 25 | 25 | 150 | ||
| DDJNR/L 3225 P15-04 | 32 | 32 | 25 | 170 | ||
| DDJNR/L 2020 K15-06 | DN.. 1506.. | 25 | 20 | 20 | 125 | |
| DDJNR/L 2525 M15-06 | 32 | 25 | 25 | 150 | ||
| DDJNR/L 3225 P15-06 | 32 | 32 | 25 | 170 | ||
| DDJNR/L 4040 S15-06 | 50 | 40 | 40 | 250 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
| DN.. 1104.. | ODN-1103 | SM3.5 | D1 | BM4x16 |
KS3 |
| DN.. 1504.. |
ODN-1503 |
M4х10 | D2 | BM5x20 | KS4 |
| DN.. 1506.. |
ODN-1503 |
M4х10 | D2 | BM5x20 | KS4 |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| DDJNR/L 1616 H11 | 0,00 | 0 | |
| DDJNR/L 2020 K11 | 0,00 | 0 | |
| DDJNR/L 2020 K15-04 | 0,00 | 0 | |
| DDJNR/L 2525 M15-04 | 0,00 | 0 | |
| DDJNR/L 3225 P15-04 | 0,00 | 0 | |
| DDJNR/L 2020 K15-06 | 0,00 | 0 | |
| DDJNR/L 2525 M15-06 | 0,00 | 0 | |
| DDJNR/L 3225 P15-06 | 0,00 | 0 | |
| DDJNR/L 4040 S15-06 | 0,00 | 0 | |
| Пластина режущая DN.. 1104 | 0,00 | 0 | |
| Пластина режущая DN.. 1504 | 0,00 | 0 | |
| Пластина режущая DN.. 1506 | 0,00 | 0 | |
| Итого: | 0 | ||
