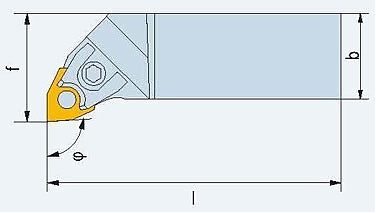

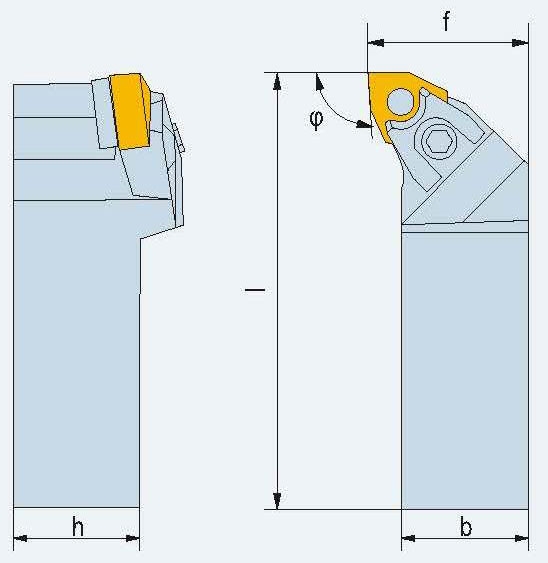

Державки для пластин без задних углов. Прижим клин-прихватом сверху MWLNR/L
Главный угол 95o
Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
MWLNR/L 2020 K06-03 | WN..0603.. | 25 | 20 | 20 | 150 |
| MWLNR/L 2525 M06-03 | 32 | 25 | 25 | 150 | ||
| MWLNR/L 2020 K06-04 | WN..0604.. | 25 | 20 | 20 | 150 | |
| MWLNR/L 2525 M06-04 | 32 | 25 | 25 | 150 | ||
| MWLNR/L 2020 K08 | WN..0804.. | 27 | 20 | 20 | 150 | |
| MWLNR/L 2525 M08 | 32 | 25 | 25 | 150 | ||
| MWLNR/L 3225 P08 | 32 | 32 | 25 | 170 | ||
| MWLNR/L 2525 M10-04 | WN..1004.. | 32 | 25 | 25 | 150 | |
| MWLNR/L 3225 P10-04 | 32 | 32 | 25 | 170 | ||
| MWLNR/L 3232 P10-04 | 40 | 32 | 32 | 170 | ||
| MWLNR/L 4040 S10-04 | 50 | 40 | 40 | 250 | ||
| MWLNR/L 2525 M10-06 | WN..1006.. | 32 | 25 | 25 | 150 | |
| MWLNR/L 3225 P10-06 | 32 | 32 | 25 | 170 | ||
| MWLNR/L 3232 P10-06 | 40 | 32 | 32 | 170 | ||
| MWLNR/L 4040 S10-06 | 50 | 40 | 40 | 250 | ||
| MWLNR/L 3225 P12 | WN..1206.. | 32 | 32 | 25 | 170 | |
| MWLNR/L 3232 P12 | 40 | 32 | 32 | 170 | ||
| MWLNR/L 4032 R12 | 40 | 40 | 32 | 200 | ||
| MWLNR/L 4040 S12 | 50 | 40 | 40 | 250 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт (шрифт) опор. пл. |
Прижим | Винт прижима | Ключ |
| WN.. 0603.. | OWN-0604 | STM0 | MW1 | BM4x16 | KS3 |
| WN.. 0604.. | |||||
| WN.. 0804.. | OWN-0804 | STM1 | MW2 | BM5x20 | KS4 |
| WN.. 1004.. | OWN-1006 OWN-1004 |
STM2 | MW3 | BM6x25 | KS4 |
| WN.. 1006.. | |||||
| WN.. 1206.. | OWN-1206 | STM3 | MW3 | BM6x25 | KS4 |
