Державки для пластин без задних углов. Прижим винтом SVVCN
Главный угол 72.5ο

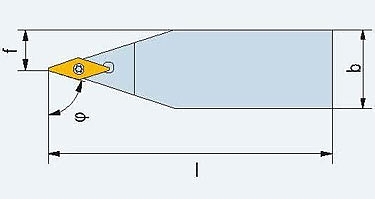

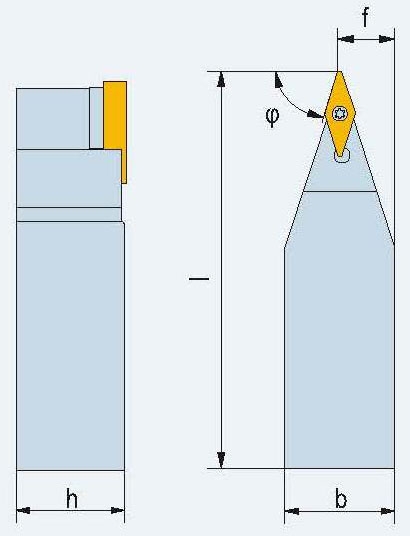

Основные размеры
| Область применения | Обозначения державки | Применяемая режущая пластина | Размеры, мм | |||
| f | h | b | l | |||
 |
SVVCN 2020 K16 |
VCMT 1604.. | 10.6 | 20 |
20 | 125 |
| SVVCN 2525 M16 |
13.1 | 25 | 25 | 150 | ||
| SVVCN 3225 P16 |
13.1 |
32 | 25 | 170 | ||
Основные комплектующие
| Режущая пластина | Опорная пластина | Винт опорной пл. |
Винт | Ключ |
| VCMT 1604.. | OVN-1603-S | 2SM5x3.5 | SM3.5-2 | KS3.5 K15IP |
Оформление заказа
| Товар | Цена, руб. без НДС | Количество | Итого, руб. без НДС |
|---|---|---|---|
| SVVCN 2020 K16 | 0,00 | 0 | |
| SVVCN 2525 M16 | 0,00 | 0 | |
| SVVCN 3225 P16 | 0,00 | 0 | |
| Итого: | 0 | ||
